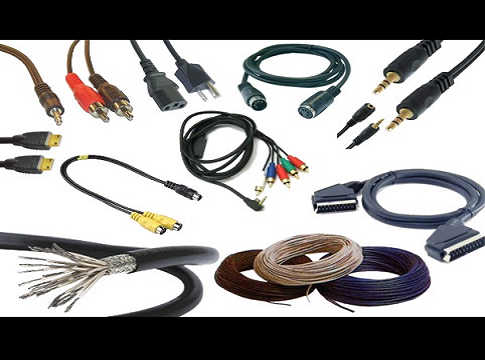

Cavi, Cavetti e Connettori : Una guida per conoscerli e per utilizzarli al meglio

Sono centinai i cavi che la tecnologia ci mette a disposizione. Dedicati all'Audio, al Video, all'Elettronica, all'Informatica, all'Elettricità e alla Telefonia. E chi più ne ha, più ne metta. Alcuni li conosciamo tutti e li conosciamo bene, di altri invece non sappiamo neanche la loro esistenza, ma quando dobbiamo fare delle specifiche cose, possono venirci in aiuto e risolvere ogni nostro problema. Sono i Cavi, di tutte le dimensioni e di tutte le lunghezze che ci aiutano a fare tutto quello che vogliamo, che connettono diverse dispositivi tra loro, che ci permettono di aprire una finestra, grande quanto il mondo, fatta di informazione, di cultura, curiosità e di alta tecnologia. In questo articolo cercheremo di conoscerli meglio e state tranquilli, che oggi domani, qualcuno di questi, vi tornerà utile. Buona lettura, alla scoperta dei Cavi.

Fonte : BeliceWeb.it

Cavo con Connessione RCA

Sicuramente uno dei cavetti più utilizzati e più conosciuti. Dispositivi che lo utilizzano?  Tantissimi. Combinato con un connettore scart (Vedi più avanti) permette di collegare vari dispositivi, quali Playstation, Xbox, Decoder, Lettori Dvd, Videocamere. Insomma, con i dispositivi più comuni e più utilizzati. E' possibile utilizzarlo anche senza il connettore scart, ma ad esempio un Televisore deve essere provvisto di ingresso Rca. Quelli moderni hanno tutti questo ingresso, ma quelli meno nuovi hanno bisogno del connettore Scart.

I connettori RCA sono connettori spesso utilizzati nel campo dell'audio semiprofessionale, amatoriale e anche nel video come connettore per il video composito, ma anche adibiti ad altri usi. Il nome "RCA" deriva dalla Radio Corporation of America, che progettò questo tipo di connettore negli anni quaranta per permettere la connessione dei giradischi agli amplificatori.
http://it.wikipedia.org/wiki/Connettore_RCA

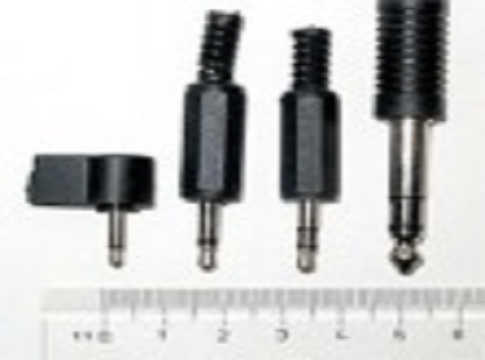

Cavo con Connettore Jack

Il connettore jack o connettore TRS è un connettore utilizzato spesso nel campo dell'audio e in particolar modo per i dispositivi portatili.

http://it.wikipedia.org/wiki/Connettore_Jack

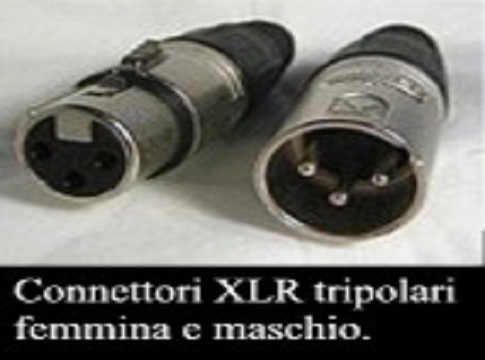

Connettore XLR

Prodotto per la prima volta negli Stati Uniti dalla Cannon Electric, la sigla XLR deriva dal nome originale Cannon X , a cui furono aggiunte prima un blocco (Latch) di sicurezza, e poi un isolante di gomma (Rubber) attorno ai poli. La sigla XLR è a volte interpretata come "eXtra Long Run". Un connettore XLR può avere diversi schemi di piedinatura, i tipi più comuni sono a tre, quattro e cinque poli. Numerosi produttori, tra cui Neutrik e Alcatel, producono questi connettori, sia in versione con contatti a saldare che con terminazioni a perforazione d'isolante.

Prodotto per la prima volta negli Stati Uniti dalla Cannon Electric, la sigla XLR deriva dal nome originale Cannon X , a cui furono aggiunte prima un blocco (Latch) di sicurezza, e poi un isolante di gomma (Rubber) attorno ai poli. La sigla XLR è a volte interpretata come "eXtra Long Run". Un connettore XLR può avere diversi schemi di piedinatura, i tipi più comuni sono a tre, quattro e cinque poli. Numerosi produttori, tra cui Neutrik e Alcatel, producono questi connettori, sia in versione con contatti a saldare che con terminazioni a perforazione d'isolante.
http://it.wikipedia.org/wiki/Connettore_XLR

Speakon

Il connettore Speakon è un tipo di connettore spesso usato nei sistemi di audio professionale per connettere un altoparlante ad un amplificatore. Lo stesso produttore produce un altro tipo di connettore PowerCon, che è stato progettato per supportare potenze maggiori del normale segnale audio. Per maggiore sicurezza, il segnale audio e l'alimentazione non sono connessi tra di loro.
Il connettore Speakon è stato progettato con un sistema di bloccaggio che può essere utilizzato per connessioni con saldatura o ad avvitamento.
http://it.wikipedia.org/wiki/Speakon

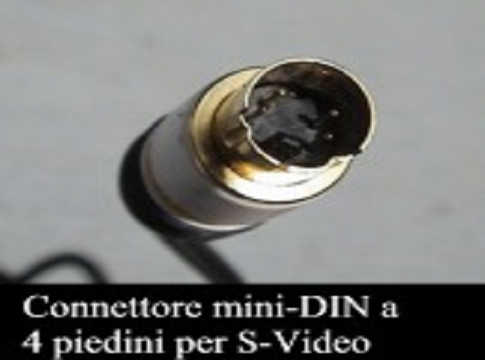

Mini-DIN

I connettori Mini-DIN hanno un diametro di 9.5 mm. Ne esistono sette formati diversi con il numero di piedini che va da tre a nove. Ciascun formato è stato studiato in modo che una chiave impedisca ad un connettore di un tipo di connettersi, anche parzialmente, ad un connettore di un altro tipo. Un importante aspetto che caratterizza questi sette connettori mini-DIN che sono standard ufficiali è che tutti sono drasticamente diversi gli uni dagli altri in questi punti:

• Non ci sono similitudini che permettano un collegamento accidentale dei piedini fra un formato e l'altro.

• La chiave quadrata cambia in posizione e dimensione.

• Il connettore esterno circolare per la schermatura ha anche lui delle chiavi e delle aggiunte metalliche che ne caratterizzano il formato.

I connettori mini-DIN non standard, invece, possono avere delle caratteristiche in comune fra loro o con i connettori standard che possono pregiudicare questa univocità.

http://it.wikipedia.org/wiki/Mini-DIN

Connettori video

Immagine	Nome del connettore	Famiglia	Utilizzato per	Note
	RCA	Elettronica di consumo	Ampiamente utilizzato nell'elettronica di consumo per trasportare quasi tutti i tipi di segnali audio (sia analogico che digitale) e video analogico.	Un connettore viene utilizzato per ciascun canale trasportato.
	SCART	Elettronica di consumo	Televisori e dispositivi video che ad esso si connettono. È utilizzato solo in Europa.	Singolo connettore che porta segnali audio/video in modo bidirezionale. Il segnale è audio stereofonico, il segnale video può essere video composito o RGB. Alcuni dispositivi inviano su questo connettore anche un segnale S-Video ma il supporto di S-Video non è standard e utilizza i conduttori utilizzati per il video composito e il rosso, quindi non può operare contemporaneamente a RBG e Video Composito mentre questi ultimi due possono essere trasmessi contemporaneamente sullo stesso connettore.
	Connettore d'antenna	RF	Sulla maggior parte dei dispositivi video connessi all'antenna terrestre in tutto il mondo.	Non è un vero connettore video ma è stato utilizzato come tale per poter connettere alcuni fra i primi computer da casa ai televisori in quanto era l'unica connessione possibile sui vecchi TV. Questo connettore, come connettore d'antenna, è già stato sostituito nell'America Settentrionale dal connettore F che offre una corretta impedenza.
	D-Terminal	Elettronica di consumo	In Giappone per il mercato dell'elettronica di consumo per il trasporto di video analogico anche HD.	Ha sostituito i connettori RCA.
	BNC	RF e video professionale	Nell'elettronica professionale per il trasporto dei segnali video in alternativa ai connettori RCA. Trasporto del segnale video digitale Serial Digital Interface (SDI) e HD-SDI.	Impedenza a 75 Ω per i segnali video ad esempio con cavi RG59 e RG6. Impedenza a 50 Ω per i segnali dati tipo Ethernet su cavo RG58. Impedenza a 93 Ω per cavo RG62.
	VGA	Video per computer	Impiegato su tutti i PC fin dal 1987 e su molti altri computer come connettore per video analogico.	Solo in questi ultimi anni lo si sta sostituendo con connettori DVI.
	Connettore Video della Apple	Video per computer	Segnale compatibile a VGA ma connettore differente utilizzato su tutti i computer Apple Macintosh costruiti prima del 1998.
	13W3	Video per computer	Segnale compatibile a VGA ma connettore differente utilizzato su molte workstation SUN.	Lo stesso connettore è stato anche utilizzato da 3Com per l'alimentazione ridondata sulla famiglia di switch 3300.
	DVI	Video per computer	Presente sulla maggior parte dei PC e molti altri computer oggi in commercio.	Questo connettore può trasportare sia un segnale analogico sia uno digitale, anche contemporaneamente. Il segnale digitale può essere single link o dual link.
	DisplayPort	Video per computer Elettronica di consumo	Si prevede che sostituirà il connettore DVI.	Trasporta video digitale fino alla risoluzione 2560 x 1600 e audio multicanale.

http://it.wikipedia.org/wiki/Connettore_video#Tipi_di_connettori

La presa SCART

Con SCART (Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs, ovvero Sindacato dei Costruttori di Apparecchi Radioricevitori e Televisori) si intende in genere sia il cavo SCART che la presa SCART, sebbene ovviamente in certi casi sia necessario specificare di cosa si stia parlando, ai fini della chiarezza del discorso.

La presa SCART è un particolare tipo di connettore utilizzato nei televisori e negli apparecchi che ad esso devono essere collegati, come videoregistratori, decoder, Lettori DVD e DVD-recorder.

La presa è dotata di 20 piedini (detti anche poli o "pin"), ognuno dei quali veicola un segnale elettrico analogico, che può uscire o entrare nella presa SCART. Il bordo metallico della presa e del cavo che ad essa si connette funge da ventunesimo contatto, e veicola la massa della schermatura.

Il connettore SCART può venir definito, piuttosto raramente, anche connettore Peritelevisione (dal francese Péritel) o Euroconnettore..

http://it.wikipedia.org/wiki/SCART

USB - Universal Serial Bus

Il sistema USB è asimmetrico, consiste in un singolo gestore e molte periferiche collegate da una struttura ad albero attraverso dei dispositivi chiamati hub (concentratori). Supporta fino ad un massimo di 127 periferiche per gestore: nel computo vanno però inclusi anche gli hub e il gestore stesso, quindi, in realtà, il numero totale di dispositivi collegabili è sensibilmente inferiore. La lunghezza massima che può avere il cavo senza che il segnale diventi troppo debole è pari a 5 m; oltre questo limite è necessario ricorrere ad uno o più hub attivi che amplifichino il segnale. Le specifiche prevedono il collegamento consecutivo al massimo di 5 hub.

Lo standard prevede che il connettore porti anche un cavo (chiamato VBUS) per alimentare le periferiche a basso consumo. Le periferiche che hanno richieste energetiche elevate vanno alimentate a parte. I limiti energetici dello standard vanno seguiti scrupolosamente pena il probabile danneggiamento del gestore, dato che lo standard USB non prevede nelle specifiche minime la sconnessione in caso di sovraccarico.

Il disegno dell'USB è stato pensato per consentire un semplice inserimento e rimozione. Lo standard è stato progettato in modo da consentire un semplice aggiornamento dei sistemi sprovvisti di USB attraverso una scheda PCI, ISA o PC Card. Le porte USB sono dotate del supporto del Plug and Play e supportano i dispositivi hot swap quindi se il sistema operativo lo consente supportano la rimozione a caldo e il reinserimento delle periferiche senza dover riavviare il computer (questo per i dispositivi a basso consumo: verificare sul manuale della periferica che si desidera collegare se è consentito l'hot swap).

USB può collegare periferiche quali mouse, tastiere, memoria di massa a stato solido e a disco rigido, scanner d'immagini, macchine fotografiche digitali, stampanti, casse acustiche, microfoni e altro ancora. Per i componenti multimediali ormai lo standard USB è il metodo di collegamento più utilizzato mentre nelle stampanti sopravvivono ancora molti modelli dotati anche di porta parallela per questioni di compatibilità.

All'interno del computer, l'USB non ha rimpiazzato gli standard ATA o SCSI per via della sua lentezza. Il nuovo standard serial ATA per esempio consente trasferimenti dell'ordine di 150 Mbyte per secondo, una velocità molto più elevata dello standard USB, che nella versione 2.0 raggiunge un massimo di 60 Mbyte per secondo (480 Mbits/s). L'USB viene molto usato negli hard disk esterni dove si preferisce privilegiare la praticità di poter collegare e scollegare a caldo il componente rispetto alla velocità di una connessione tipo ATA. La versione 3.0 raggiunge la velocità di 600 Mbyte.

USB non ha ancora totalmente rimpiazzato il connettore PS/2 della tastiera, molti costruttori preferiscono mantenerlo per consentire agli utenti di poter utilizzare le economiche tastiere PS/2.

Lo standard 1.0 dell'USB (gennaio 1996) supporta collegamenti a solo 1,5 Mbit/s, velocità adeguata per mouse, tastiere e dispositivi lenti. La versione 1.1 (settembre 1998) aggiunge la modalità full speed, che innalza la velocità a 12 Mbit/s.

La maggior novità dello standard USB versione 2.0 (aprile 2000) è l'innalzamento della velocità di trasferimento a 480 Mbit/s. Questa velocità consente all'USB di essere competitivo con lo standard Firewire 400 (IEEE 1394), benché agli effetti pratici quest'ultimo risulti più veloce del primo. Lo standard USB ha tuttavia delle limitazioni di carattere tecnico che ne sconsigliano l'utilizzo su telecamere e dispositivi che manipolano flussi video.

Le specifiche dell'USB stabiliscono due tipi di connettori per collegare i dispositivi, il connettore A e B. Negli ultimi anni alcuni produttori hanno introdotto delle varianti del connettore per i loro dispositivi miniaturizzati. Molti produttori cercando di ridurre le dimensioni dei dispositivi hanno deciso di creare connettori più piccoli di quelli standard. Questi dispositivi rispettano lo standard di comunicazione USB a tutti gli effetti, l'unica differenza è il connettore che è fisicamente diverso, sono chiamati: micro USB, mini USB di tipo A e B.

Una estensione del USB chiamata USB-On-The-Go consente ad una singola porta di fungere sia da dispositivo che da controllore. Ciò consente una più semplice connessione di dispositivi tipo i PDA che a volte devono fare da dispositivo ed a volte devono comandare dei dispositivi. Per evitare una proliferazione dei connettori proprietari, USB-On-The-Go ha definito anche due connettori chiamati mini-A e mini-B, che sono connettori molto più piccoli dei connettori precedenti; questo rimuove la principale motivazione dei produttori ad ignorare lo standard e cioè risparmiare spazio.

L'USB è una porta facilmente installabile anche nei computer di vecchia generazione che ne sono sprovvisti: una scheda USB 2.0 per slot PCI, da installare all'interno del case nella scheda madre, costa dai 10 ai 20 €.
http://it.wikipedia.org/wiki/Universal_Serial_Bus

Approfondimenti :

Connettori Audio e video

Sul sito di Wikipedia enciclopedia libera è possibile approfondire tutti gli argomenti trattati in questo articolo. La maggior parte delle informazioni di questo articolo, sono state prelevate da Wikipedia (Immagini comprese).
